海象級潛艇

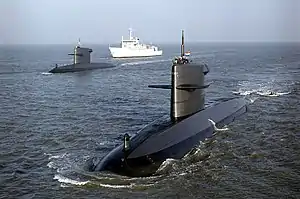

海象級潛艦是荷蘭海軍目前唯一現役潛艦群，從90年代開始服役，都以海洋哺乳動物命名，特殊之處在於接近十字形狀的艦尾；其升降舵和方向舵是X型排列。這種船尾是60年代由美軍USS Albacore (AGSS-569)號率先使用，此後有海象級、瑞典Sjöormen級、澳洲柯林斯級、德國212A級都採用X型艦尾。
海象級潛艦 | |
|---|---|
 | |
| 概观 | |
| 舰种 | 柴電潛艦 |
| 命名 | 動物 |
| 拥有国 |  |
| 前型 | 荷蘭旗魚級潛艦 劍龍級潛艇（中華民國海軍） |
| 次型 | 海鰻級潛艦（Moray，外銷用） |
| 同型 | Walrus, Zeeleeuw, Dolfijn, Bruinvis四艘 |
| 结局 | 1992-（現役） |
| 技术数据 | |
| 水上排水量 | 2450噸 |
| 潜航排水量 | 2800噸 |
| 潜航深度 | 最大深度潛450米 |
| 全长 | 67.73米 |
| 全宽 | 8.4米 |
| 艇体结构 | 單層外殼 |
| 动力系统 | 12ORUB215柴油機*3具 (馬力5,430匹) |
| 叶轴 | 單軸五葉式螺旋槳 |
| 水上极速 | 13節 |
| 潜行极速 | 20節 |
| 续航力 | 海里/ 节 |
| 自持力 | ? |
| 乘员 | 55人 |
| 武器装备 | |
| 鱼雷 | 533mm魚雷管四具 37-40枚Mk 48魚雷 |
| 导弹 | 潛射魚叉飛彈 |
電子系統
海面搜索雷達:
- Signaal/Racal ZW 07
聲納:
- Thomson Sintra TSM 2272 Eledone Octopus
- Thomson Sintra DUUX 5 被動聲納
- GEC航電2026型天線陣列
火控系統：
- HSA SEWACO VIII 自動反應系統
- GTHW 魚叉飛彈與魚雷聯合控制系統
