香农-范诺编码

在数据压缩的领域里，香农-范诺编码（英語：）是一种基于一组符号集及其出現的或然率（估量或测量所得），从而构建前缀码的技术。其名稱來自於以克劳德·香农和羅伯特·法諾。在理想意义上，它与哈夫曼编码一样，并未实现码词（code word）长度的最低预期;然而，与哈夫曼编码不同的是，它确保了所有的码词长度在一个理想的理论范围${\displaystyle {-\log }P(x)}$之内。这项技术是香农于1948年，在他介绍信息理论的文章“通信数学理论”中被提出的。这个方法归功于范诺，他在不久以后以技术报告发布了它。[1] 香农-范诺编码不应该与香农编码混淆，后者的编码方法用于证明Shannon's noiseless coding theorem，或与Shannon–Fano–Elias coding（又被称作Elias coding）一起，被看做算术编码的先驱。

香农-范诺编码，符号从最大可能到最少可能排序，将排列好的信源符号分化为两大组，使两组的概率和近于相同，并各赋予一个二元码符号“0”和“1”。只要有符号剩余，以同样的过程重复这些集合以此确定这些代码的连续编码数字。依次下去，直至每一组的只剩下一个信源符号为止。当一组已经降低到一个符号，显然，这意味着符号的代码是完整的，不会形成任何其他符号的代码前缀。

这是一个行之有效的算法，它会产生相当有效的可变长度编码;当两个较小的集生产分区其实是相等的概率，一位用于区分它们的信息是最有效的使用。不幸的是，香农 - 法诺并不总是产生最优的前缀码：概率{0.35，0.17，0.17，0.16，0.15}是一个将分配非优化代码的Shannon-Fano的编码的一个例子。

出于这个原因，香农 - 范诺几乎从不使用; 哈夫曼编码几乎是计算简单，生产总是达到预期最低的码字长度的制约下，每个符号是由一个整数组成一个代码代表的前缀码。这往往是不必要的，因为代码将装在首尾相连的长序列的里。如果我们认为一次的代码组，象征符号的哈夫曼编码是唯一的最佳符号的概率统计独立|独立和一些半功率，即，为${\displaystyle \textstyle {\frac {1}{2^{n}}}}$。在大多数情况下，[算术编码]可以产生比哈夫曼或的香农-范诺更大的整体压缩，因为它可以在小数位编码，这更接近实际的符号信息内容。然而，算术编码并没有取代像霍夫曼取代的香农-范诺一样取代哈夫曼，一方面是因为算术编码的计算成本的方式，因为它是由多个专利覆盖。香农：范诺编码被用在爆聚压缩方法.[2]

香农-范诺算法

Shannon-Fano的树是根据旨在定义一个有效的代码表的规范而建立的。实际的算法很简单：

1. 对于一个给定的符号列表，制定了概率相应的列表或频率计数，使每个符号的相对发生频率是已知。
2. 排序根据频率的符号列表，最常出现的符号在左边，最少出现的符号在右边。
3. 清单分为两部分，使左边部分的总频率和尽可能接近右边部分的总频率和。
4. 该列表的左半边分配二进制数字0，右半边是分配的数字1。这意味着，在第一半符号代都是将所有从0开始，第二半的代码都从1开始。
5. 对左、右半部分递归应用步骤3和4，细分群体，并添加位的代码，直到每个符号已成为一个相应的代码树的叶。

示例

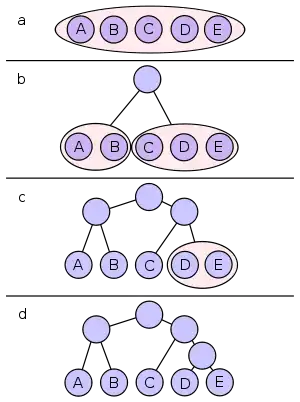

香农-范诺编码算法

这个例子展示了一组字母的香农编码结构（如图a所示）这五个可被编码的字母有如下出现次数：

符号	A	B	C	D	E
计数	15	7	6	6	5
概率	0.38461538	0.17948718	0.15384615	0.15384615	0.12820513

从左到右，所有的符号以它们出现的次数划分。在字母B与C之间划定分割线，得到了左右两组，总次数分别为22,17。这样就把两组的差别降到最小。通过这样的分割, A与B同时拥有了一个以0为开头的码字, C，D，E的码子则为1,如图b所示。随后，在树的左半边，于A，B间建立新的分割线，这样A就成为了码字为00的叶子节点，B的码子01。经过四次分割，得到了一个树形编码。如下表所示，在最终得到的树中，拥有最大频率的符号被两位编码，其他两个频率较低的符号被三位编码。

符号	A	B	C	D	E
编码	00	01	10	110	111

根据A，B，C两位编码长度，D，E的三位编码长度，最终的平均码字长度是

${\displaystyle {\frac {2\,{\text{Bit}}\cdot (15+7+6)+3\,{\text{Bit}}\cdot (6+5)}{39\,{\text{Symbol}}}}\approx 2.28\,{\text{Bits per Symbol.}}}$

哈夫曼算法

香农-范诺编码算法并非总能得到最优编码。1952年, David A. Huffman提出了一个不同的算法，这个算法可以为任何的可能性提供出一个理想的树。香农-范诺编码是从树的根节点到叶子节点所进行的的编码，哈夫曼编码算法却是从相反的方向，暨从叶子节点到根节点的方向编码的。

1. 为每个符号建立一个叶子节点，并加上其相应的发生频率
2. 当有一个以上的节点存在时，进行下列循环：
   1. 把这些节点作为带权值的二叉树的根节点，左右子树为空
   2. 选择两棵根结点权值最小的树作为左右子树构造一棵新的二叉树，且至新的二叉树的根结点的权值为其左右子树上根结点的权值之和。
   3. 把权值最小的两个根节点移除
   4. 将新的二叉树加入队列中。
3. 最后剩下的节点暨为根节点，此时二叉树已经完成。

示例

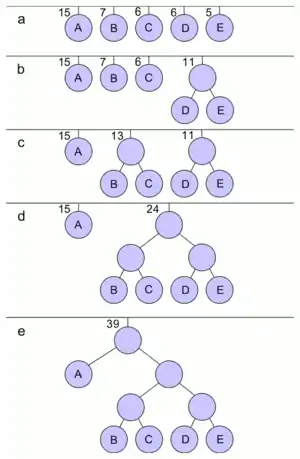

Huffman Algorithm

用以上Shannon - Fano例子所使用的分析，即：

符号	A	B	C	D	E
计数	15	7	6	6	5
概率	0.38461538	0.17948718	0.15384615	0.15384615	0.12820513

在这种情况下，D，E的最低频率和分配分别为0和1，分组结合概率的0.28205128。现在最低的一双是B和C，所以他们就分配0和1组合结合概率的0.33333333在一起。这使得BC和DE所以0和1的前面加上他们的代码和它们结合的概率最低。然后离开只是一个和BCDE，其中有前缀分别为0和1，然后结合。这使我们与一个单一的节点，我们的算法是完整的。

这次A代码的代码长度是1比特，其余字符是3比特。

字符	A	B	C	D	E
代码	0	100	101	110	111

结果是

${\displaystyle {\frac {1\,{\text{Bit}}\cdot 15+3\,{\text{Bit}}\cdot (7+6+6+5)}{39\,{\text{Symbol}}}}\approx 2.23\,{\text{Bits per Symbol.}}}$

注释

1. 范诺 1949
2. . PKWARE股份有限公司. 2007-09-28 [2008-01-06]. （原始内容存档于2014-12-05）. 爆聚算法实际上是两个不同的算法相结合。第一种算法压缩重复使用的字节序列 滑动字典。第二种算法是用来压缩的滑动字典输出的编码，使用多个的Shannon - Fano的树木。 参数|quote=值左起第36位存在換行符 (帮助)

参考

• 香农, 克劳德. (PDF). 贝尔系统技术期刊. 1948年7月, 27: 379–423 [2011-11-20]. （原始内容存档 (PDF)于1998-07-15）.
• 范诺, R.M. . 技术报告第65期 (剑桥（马萨诸塞州），美国: 麻省理工学院电子研究实验室). 1949.
