Split-pi

split-pi是电子学中一種变流技术的組態，理論上可以產生任意大小的電壓，可以比輸入電壓小，也可以比輸入電壓大。實際上可以產生的最大電壓會受元件的限制。在本質上，split-pi是升壓變換器加上降压变换器。其組態以及使用金屬氧化物半導體場效電晶體的功率晶體，使其本質上有雙向運作的能力，可以用在需要再生制動的應用中。

Split-pi架構的原理

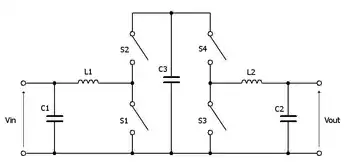

split-pi轉換器是一種直流-直流轉換器，其輸出電壓大小可以比輸入電壓大，也可以比輸入電壓小。這種開關模式電源類似升壓變換器後面再串接降压变换器。Split-pi的名稱是由於其π形電路的特點，可以視為是二個π形濾波形串聯，但中間被MOSFET的橋型電路截斷。

其他輸出電壓可以大於輸入電壓，也可以小於輸入電壓的直流-直流轉換器有boost-buck轉換器架構（除了Split-pi外，還有庫克變換器、SEPIC等）及降壓-升壓變換器架構。

運作原理

典型的應用是將電壓源放在電路左側，左側的半橋電路為升壓變換器，右側的半橋電路為降压变换器。在回昇模式則反過來，左側的半橋電路為降压变换器，則右側的半橋電路為升壓變換器。

任何時間下，電橋中只會切換一個開關，以進行電壓轉換，未切換的開關始終導通。若半橋電路的上臂開關都導通，下臂開關都導通，會得到1:1的輸出電壓比。可以調整半橋中MOSFET的導通比來調整輸出電壓。

應用

參考資料
维基共享资源中相关的多媒体资源：Split-pi
